Alcune delle configurazioni dell'amplificatore operazionale
Una veloce carrellata di configurazioni dell'amplificatore operazionale

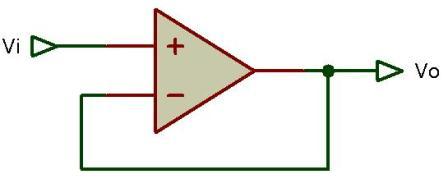

Inseguitore di tensione:
(buffer o adattatore di impedenza)
Vo=Vi
Comparatore:
.
Vo=+Val se V1 > V2
Vo=-Val se V1 < V2

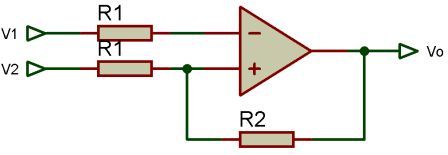

Comparatore con isteresi:
(trigger di Schmitt)
|<--- Vth --->|
Vr=V2
Vts=((V2*R2)/(R1+R2))+((Voh*R1)/(R1+R2))
Vti=((V2*R2)/(R1*R2))+((Vol*R1)/(R1+R2))
Vth=Voh-Vol*(R1/(R1+R2))

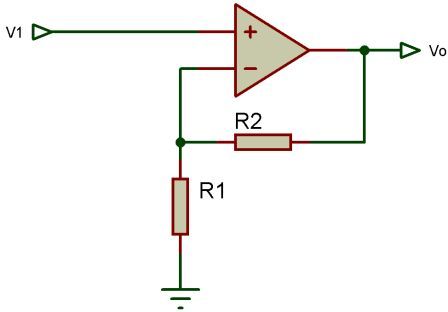

Amplificatore non invertente:
.
Vo=Vi*(1+(R2/R1))

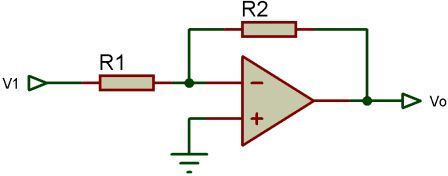

Amplificatore invertente:
.
Vo=Vi*(R2/R1)
Amplificatore differenziale:
Vo=(V1-V2)*(R2/R1)

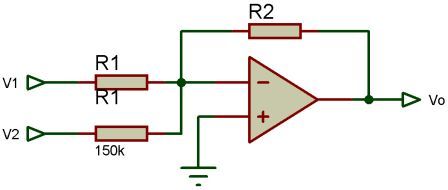

Sommatore:
.
Vo=(V1+V2)*(R2/R1)

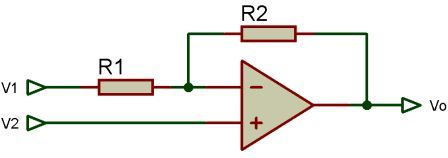

Sottrattore:
Vo=(V2*((R2/R1)+1))-(V1*(R2/R1))

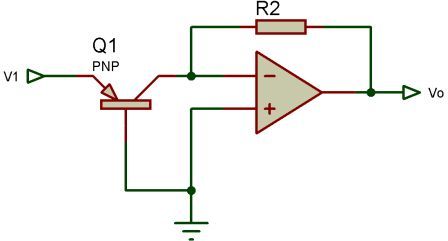

Esponenziale:
Vo=-R2*Ise(K*V1)

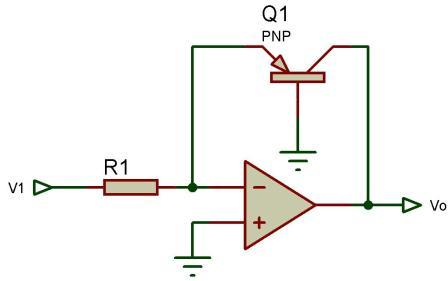

Logaritmico:

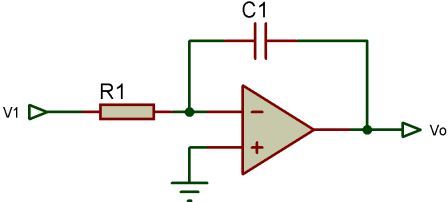

Vo=-(1/K)*log(Vi/(R1*I0)Filtro passa basso:
(Integratore)
Vo=-(1/C1)*[INTEGRALE]0t(Vi/R1)*Δt

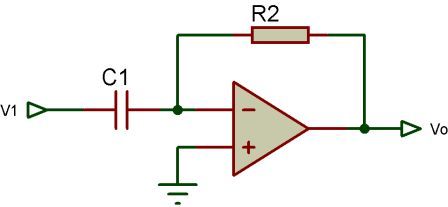

Filtro passa alto:
(Derivatore)
Vo=-C*R2*(dVi/dt)
