Un utile strumento per verificare gli stati logici
TESTER PER SEGNALI LOGICI
Elenco componenti:
R1= 1Kohm R2= 1Kohm R3= 1Kohm R4= 1Kohm TR1= Bc237 IC= 7404 LV= led verde LR= led rosso

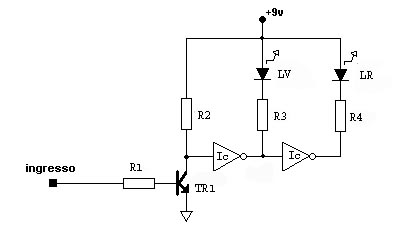

Questo semplice dispositivo permette tramite la segnalazione visiva di testare e verificare i circuiti logici .Infatti se il livello logico applicato all' ingresso è basso (0) risulterà acceso il led verde, viceversa se il livello logico presente sull'igresso sarà alto (1) risulterà acceso il led rosso.
